Zdrój uliczny z odwadniaczem nr 8001

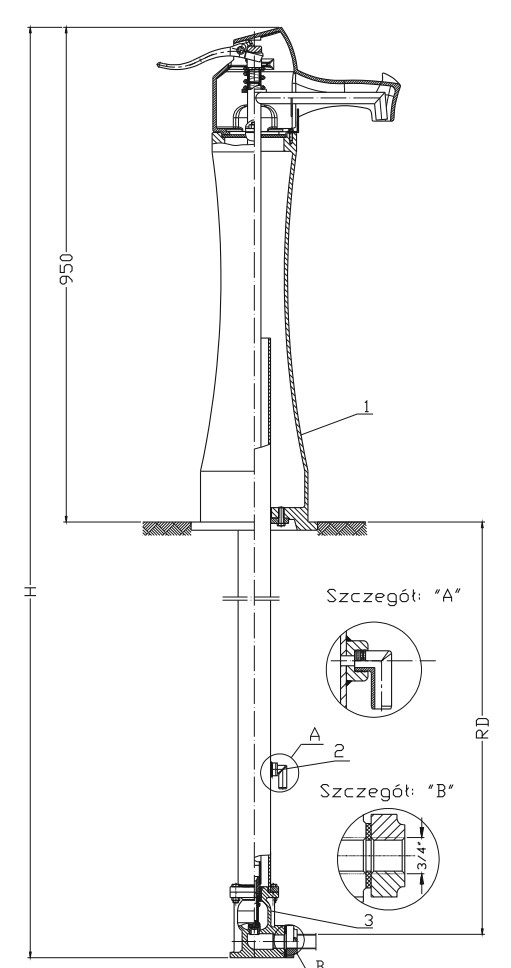

Zdroje uliczne żeliwne TYP 8001 i 8010 z samoczynnym odwodnieniem zbudowane są z żeliwnego korpusu i głowicy stanowiącego nadziemną część zdroju , oraz komory zaworowej z przyłączem –część podziemna, połączonej z korpusem poprzez kolumnę przymocowaną przez połączenie kołnierzowe na wysokości stopy zdroju. Zdrój swoją stopą posadowiony jest na gruncie ponad przewodem instalacji wodociągowej. Wewnątrz komory zaworowej znajduje się zawieradło w postaci zamknięcia grzybkowego połączone z końcówką wylotową w górnej części zdroju przez rurę ssącą, przez którą odbywa się czerpanie wody. Ruchoma rura ssąca połączona jest w głowicy zdroju z dźwignią sterującą poprzez korek zamykający pionowy odcinek rury ssącej podpartej sprężyną. Rura ssąca dociskana jest sprężyną do gniazda komory zaworowej. Dźwignia zamocowana na osi w głowicy zdroju pozwala podczas jej naciskania na podniesienie się całej rury ssącej i otwieranie przepływu. Po zwolnieniu nacisku na dźwignię sprężyna rozprężając się przesuwa rurę ssącą w dół i zamyka przepływ. Komora zaworowa posiada w górnej części uszczelkę zawieradła, która odcina połączenie z kolumną przy podniesionej rurze ssącej (otwarty przepływ), a otwiera połączenie rury ssącej z kolumną przy opuszczonej rurze ssącej (zamknięty przepływ), pozwalając na przepływ pozostałości wody z rury ssącej do kolumny. W taki sposób świeża woda nie przedostaje się do kolumny, a każdorazowo po zakończeniu czerpania, pozostałość przedostaje się do przestrzeni między kolumną a rurą ssącą i ma możliwość wydostać się do gruntu przez wylot złączki odwadniacza
